MR32-5 ⅡДетальний проект швейцарського токарного верстата з ЧПК

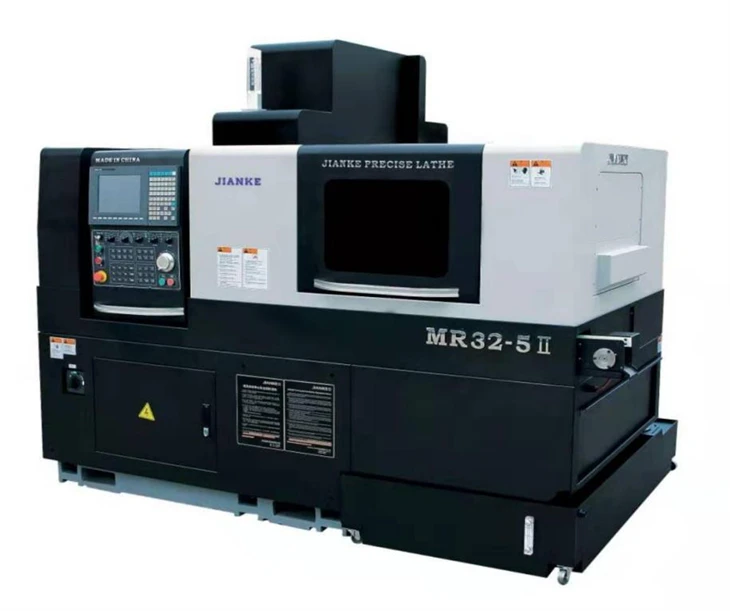

A,Aзовнішній вигляд

product-1-1

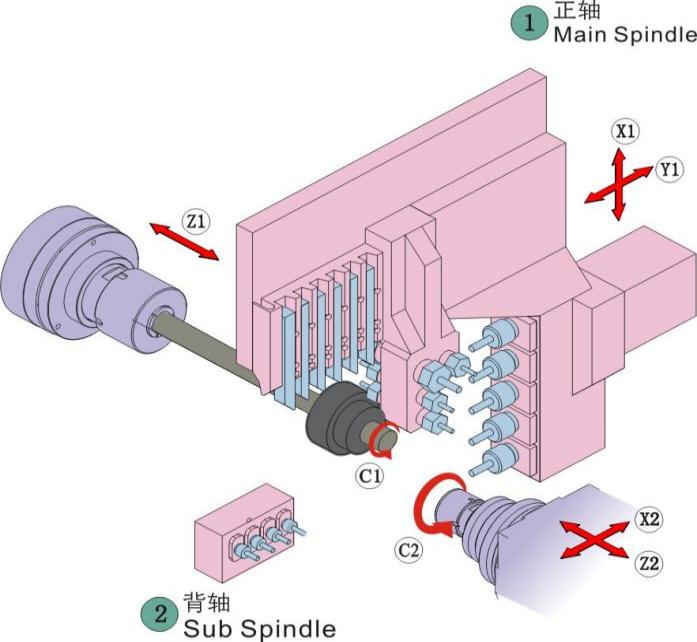

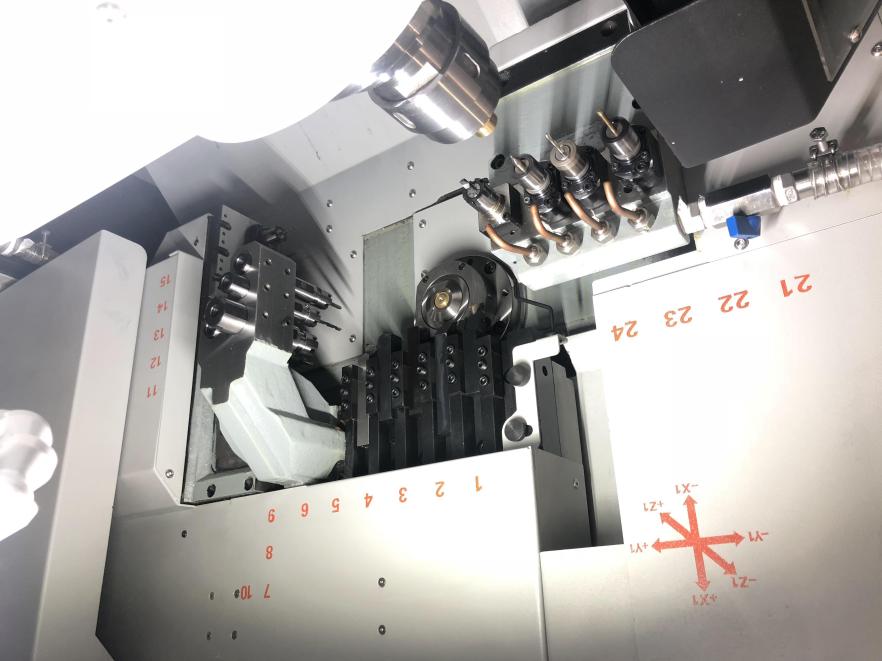

Структурна схема стійки механічного інструменту

product-697-642 product-882-661

拔插模块化

product-1-1

1,опис

особливості:

1. Використовуються імпортні підшипники NSK і лінійні гвинти THK, що забезпечує високий прогрес і тривалий термін служби

2. Вільний вибір без направляючої втулки або фіксованої напрямної втулки, економія матеріалів і висока врожайність. Виберіть напрямні втулки розподілу потужності та напрямні втулки тяг, щоб отримати кращі переваги.

3. Основний і допоміжний шпинделі є електричними шпинделями з масляним охолодженням, які не мають мертвого кута охолодження на високій швидкості, мають більш рівномірне розсіювання тепла та вищу продуктивність, ніж звичайні електричні шпинделі з повітряним охолодженням.

4. Ця машина приймає абсолютну роботу, не потрібно повертатися до початкової точки вмикання та вимикання, заощаджуючи час, працю та працю.

5. Гнучка конструкція ряду ножів, вільний вибір.

6. Можна легко реалізувати додатковий тримач для свердління та змінну головку для вторинного вала.

7. Безперебійне живлення протягом 24 годин, висока ефективність і економія праці

Brief Вступ:MСерія R — швейцарські високошвидкісні токарні верстати з ЧПУ, які мають можливість токарної та фрезерної обробки. Це високоточне, універсальне та практичне технологічне обладнання. Цей тип верстатів підходить для деталей типу «тонкий вал» з відносно великою довжиною і діаметром. Масштабна, багатоваріантна і високоточна механічна обробка «дрібних» і «нестандартних» деталей. Широко використовується в різних високоточних, багатосерійних, складних за формою деталях валів у медичній, авіаційній, аерокосмічній, військовій, автомобільній, мотоциклетній, комунікаційній, холодильній, оптичній, побутовій техніці, мікроелектроніці, електроніці, годинниках, мобільних телефонах та інших галузях промисловості І комплексна обробка прецизійних і дрібних деталей.

Fсанкції:MR32-5 Токарний верстат з ЧПК швейцарського типу оснащено системою зворотної осі (тобто контршпинделя). Головний вал і контрвал можна обертати синхронно, що вирішує обробку задньої частини деталі та додатково підвищує ефективність обробки. Це обладнання може автоматично завершувати зовнішнє коло, переднє свердління, переднє свердління, переднє розточування, нарізання різьблення, канавки, горизонтальне свердління, фрезерування та фрезерування пазів деталей вала, таких як вуглецева сталь, нержавіюча сталь і мідь. , Радіальне нарізування, різання, зворотне точіння, зворотне свердління, зворотне розточування, зворотне нарізування та інша точна обробка.

2,Tтехнічний параметр

Двошпиндельний швейцарський токарний верстат з ЧПК MR32-5II

система	Тайвань SYNTEC	Syntec210TB-A
	Канал управління	Подвійний канал
	Мінімальна установка одиниці	0.001 мм
Механічна обробка	Максимальний діаметр обробки	32 мм
	Максимальна тривалість обробки за один раз	З напрямною втулкою	260 мм
		Без направляючої втулки	1:2,5D（Діаметр:довжина）
	Максимальний діаметр свердління основного шпинделя	Головний шпиндель осьовий	ER20	Φ13 мм
			ER16	Φ10 мм
			ER11	Φ7 мм
	Головний шпиндель Макс	Головний шпиндель осьовий	ER20	M12
			ER16	M8
			ER11	M6
	Макс	Радіальний	Φ10 мм
	Макс	Радіальний	M8
	Макс. діаметр свердління підшпинделя	Підшпиндель осьовий	Φ10 мм
	Макс. діаметр нарізання підшпинделя	Підшпиндель осьовий	M8
Інструмент	Розташування сидіння для інструменту	Перевернуте сидіння для інструменту
	Токарний інструмент головного шпинделя	6 шт	6 штук 16х16 мм
	Головний шпиндель з боку поворотної силової головки	5 шт	5 штук ER16
	Фіксоване посадочне місце торця головного шпинделя	4 шт	3 шт. ER11/ER16+1 шт. ER20
	Фіксоване посадочне місце торця підшпинделя	4 шт	ER11/ER16
Головна Шпиндель	Тип основного/допоміжного шпинделя	Вбудований електричний шпиндель з масляним охолодженням
	Швидкість головного/допоміжного шпинделя	8000 об/хв
	Індекс головного/допоміжного шпинделя	0.001 градус
	Діаметр отвору головного/допоміжного шпинделя	34 мм
	Висота центру головного/допоміжного шпинделя	1060 мм
Мотор потужність	Потужність головного шпинделя (номінальна/максимальна)	3,5 кВт/6.0 кВт
	Потужність допоміжного шпинделя (номінальна/максимальна)	3,5 кВт/6.0 кВт
	Потужність двигуна бічної поворотної головки	1,7 кВт
	Швидкість бічної поворотної головки	5000 об/хв
	№ рухомої осі	5 вісь	X₁,Y₁,Z₁,X₂,Z₂
	Швидка швидкість годування	24 м/хв

	Потужність двигуна рухомої осі	0.75 кВт
Інший	Пристрій прийому деталей	Коротка планка	Конвеєр деталей збирає частини
		Довга планка	Зберіть деталі задньої сторони підшпинделя
	Потужність	20 кВт
	Повітряний тиск	Понад 0,4 МПа
	Ємність мастильного бака	286L
	Розмір машини (ДШВ)	2.47m×1.6m×2.0m
	Вага токарного верстата	3880 кг

3,Sстандартні аксесуари

No.	Nаме	Qти	Nпримітка
1	Захисний чохол	1
2	Вивіски	1	Різноманітні попереджувальні знаки, шильдики машин
3	Головний шпиндель	2	Електричний шпиндель масляного охолодження
4	Сидіння для токарного інструменту	1	Перевернуте сидіння для інструменту
5	Бічний тримач електроінструменту	1
6	Головний шпиндель свердлільний торець	1
7	Сідло для торця підшпинделя	1
8	Жива поворотна напрямна втулка	1
9	Пневматична система	1	Тайвань AIRTAG
10	охолоджувальна система	1	Насос YUNHAI
11	Система змащення	1	Японія HERG
12	Електрична система	1	Шнайдер
13	Пристрій прийому матеріалу	1	Пристрій для прийому матеріалів / Допоміжний пристрій для довгих матеріалів
14	Освітлення токарного верстата	1	DC24V
15	Триколірна сигнальна лампа	1
16	Спеціальний ящик для інструментів	1	Спеціальні інструменти включені

4,Марка основного аксесуара та місце походження

Ім'я	Походження та марка
Операційна система	Тайвань SYNTEC
Шпиндель і драйвер	Електричний шпиндель масляного охолодження
Підшипник	Японія NSK
Напрямна рейка	Японія THK/Тайвань Hiwin/Тайвань PMI
Направляючий гвинт	Японія THK/Тайвань Hiwin/Тайвань PMI
Серводвигун	Тайвань SYNTEC
Водій мотора	Тайвань SYNTEC
Електричні компоненти	Німеччина Шнайдер
Система мастила	Японія Герг
естафета	Японія Omron
Перемикач ходу	Японія Omron
Магнітний клапан	Тайвань Airtag

5,Cсистема контролера

Тайвань SYNTEC

Контроль осі, зв'язка осі

Англійська/метрична конвертація

Компенсація похибки висоти

Автоматична робота, операція MDI, подача JOG

Сухий хід, один блок, пропуск блоку, вибіркова зупинка

G00 швидке позиціонування

Лінійна та кругова інтерполяція（G01,G02,G03）

Програмована пауза（G04）

Безперервна корекція швидкості подачі, корекція швидкості подачі JOG

Постійний контроль швидкості лінії

Десяткове програмування

Програмування абсолютного/інкрементального значення

Консервований цикл

Інструментальна компенсація

Відображення стану

Дисплей самодіагностики

Відображення інформації про тривогу та роботу

Китайський/англійський дисплей

8,4" кольоровий рідкокристалічний дисплей

* Залежно від таких факторів, як модернізація/оновлення/оптимізація обладнання, деякі з наведених вище параметрів і вмісту можуть відрізнятися відповідно до фактичного контракту

Двошпиндельний швейцарський токарний верстат з ЧПК MR32-5II

система	Тайвань SYNTEC	Syntec210TB-A
	Канал управління	Подвійний канал
	Мінімальна установка одиниці	0.001 мм
Механічна обробка	Максимальний діаметр обробки	32 мм
	Максимальна тривалість обробки за один раз	З напрямною втулкою	260 мм
		Без направляючої втулки	1:2,5D（Діаметр:довжина）
	Максимальний діаметр свердління основного шпинделя	Головний шпиндель осьовий	ER20	Φ13 мм
			ER16	Φ10 мм
			ER11	Φ7 мм
	Головний шпиндель Макс	Головний шпиндель осьовий	ER20	M12
			ER16	M8
			ER11	M6
	Макс	Радіальний	Φ10 мм
	Макс	Радіальний	M8
	Макс. діаметр свердління підшпинделя	Підшпиндель осьовий	Φ10 мм
	Макс. діаметр нарізання підшпинделя	Підшпиндель осьовий	M8
Інструмент	Розташування сидіння для інструменту	Перевернуте сидіння для інструменту
	Токарний інструмент головного шпинделя	6 шт	6 штук 16х16 мм
	Головний шпиндель з боку поворотної силової головки	5 шт	5 штук ER16
	Фіксоване посадочне місце торця головного шпинделя	4 шт	3 шт. ER11/ER16+1 шт. ER20
	Фіксоване посадочне місце торця підшпинделя	4 шт	ER11/ER16
Головна Шпиндель	Тип основного/допоміжного шпинделя	Вбудований електричний шпиндель з масляним охолодженням
	Швидкість головного/допоміжного шпинделя	8000 об/хв
	Індекс головного/допоміжного шпинделя	0.001 градус
	Діаметр отвору головного/допоміжного шпинделя	34 мм
	Висота центру головного/допоміжного шпинделя	1060 мм
Мотор потужність	Потужність головного шпинделя (номінальна/максимальна)	3,5 кВт/6.0 кВт
	Потужність допоміжного шпинделя (номінальна/максимальна)	3,5 кВт/6.0 кВт
	Потужність двигуна бічної поворотної головки	1,7 кВт
	Швидкість бічної поворотної головки	5000 об/хв
	№ рухомої осі	5 вісь	X₁,Y₁,Z₁,X₂,Z₂
	Швидка швидкість годування	24 м/хв

	Потужність двигуна рухомої осі	0.75 кВт
Інший	Пристрій прийому деталей	Коротка планка	Конвеєр деталей збирає частини
		Довга планка	Зберіть деталі задньої сторони підшпинделя
	Потужність	20 кВт
	Повітряний тиск	Понад 0,4 МПа
	Ємність мастильного бака	286L
	Розмір машини (ДШВ)	2.47m×1.6m×2.0m
	Вага токарного верстата	3880 кг

Популярні Мітки: mr32-5ⅱ 5-осьовий двошпиндельний швейцарський токарний верстат з ЧПУ, Китай mr32-5ⅱ 5-осьовий двошпиндельний швейцарський токарний верстат з ЧПУ Виробники, постачальники, фабрика
