● П'ятивісний верстат, з трьома осями на головному шпиндлі і двома на контр-шпиндель, що використовується для перекриття передньої і заднє обв'язку.

● Автоматичне програмне забезпечення для програмування машини було включено як стандартну конфігурацію.

5-осьовий обробка надає необмежені можливості для розміру і форми деталей, які можна ефективно обробити. Термін «5-вісь» означає кількість напрямків, куди ріжучий інструмент може рухатися. На 5-осьовий обробний центр ріжучий інструмент рухається по лінійних осях X, Y та Z і обертається на осях A та B, щоб наблизитися до деталі з будь-якого напрямку. Я я можу сказати, ви можете обробляти п'ять граней частини в одній обстановці.

Параметри машини

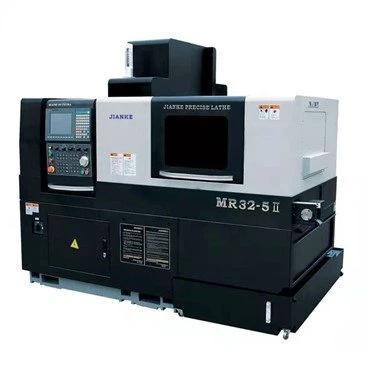

Подвійний шпиндель швейцарського верстата з ЧПУ MR32-5II

система	Тайваньський синтек	Синтек220ТБ
	Канал керування	Подвійний канал
	Мінімальна одиниця налаштування	0,001 мм
	Найшвидша швидкість руху	24 м/хв
Здатність до обробки	Максимальна обробка dia.	32 мм
	Максимальна довжина подачі матеріалу за один раз	З напрямним кущем	260мм.
		Без напрямного куща	1:2.5D(Діаметр:Довжина)
	Головний шпиндель макс буріння dia.	Головний шпиндельНаксійний	Φ13мм
	Головний шпиндель макс постукування dia.	Головний шпиндельНаксійний	M12 (Івате)
	Основний шпиндель максимальної глибини буріння	Головний шпиндельНаксійний	75мм.
	Поворотна головка макс буріння dia.	Радіальні	Φ10мм
	Поворотна голова макс постукає діа.	Радіальні	M8 (Івате)
	Sub шпиндель макс буріння dia.	Підшкірний оксамит	Φ13мм
	Sub шпиндель макс постукування dia.	Підшкірний оксамит	M12 (Івате)
інструмент	Упорядкування інструментів	Інструменти верхнього рядка
	Головний інструмент повороту шпиндель	6 штук	1 16X16мм+5 12Х12мм
	Головна шпиндельна сторона роторної головки	5 штук	5 ER16
	Основний шпиндель кінця обличчя фіксований тримач інструмента	4 штуки	ER11/ER16/ER20
	Суб шпиндель кінця обличчя фіксований тримач інструмента	4 штуки	ER11/ER16/ER20
Головний шпиндель	Тип головного/під шпиндельного	Електричний головний шпиндель охолодження в маслі
	Швидкість головного/суб-шпиндельного	8000rpm/min
	Індексування головного/під шпиндельного ґінду	0.001°
	Головна / Суб шпиндель крізь свердловину dia	34мм
	Висота центру основного/під шпиндельного центру	1060мм.
Потужність двигуна	Основна сила шпиндель	3.5kw/6.0kw
	Потужність суб-шпиндель	3.5kw/6.0kw
	Потужність двигуна бічної поворотної головки	1.1квт
	Швидкість бічної поворотної головки	2000rpm / хв / 4000rpm / хв
	Число осі, що рухається	5-та вісь	X1, Y1, Z1, X2, Z2
	Потужність двигуна рухомої осі	1.1квт
Інші	пристрої приймача деталей	Короткі частини	конвеєрна стрічка
		Довгі деталі	Під шпиндельний задній виштовхування
	Живлення	20квт
	Тиск повітря	Вище 0.4MPa
	Об'єм нафтового бака	286L 286L
	Розмір верстата	2.47m×1.6m×2.0m
	Вага верстата	3880KG

Конфігурація комп'ютера

Ім'я	Бренд	Область постачальників
Операційна система	СИНТЕК	Китай Тайвань
Шпиндель і драйвер	Масляний охолоджуючий електричний шпиндель / драйвер Syntec	Китай Тайвань
поведінка	NSK (Івате)	Японія
Напрямна рейка	ТХК/Рексрот	Японія/Німеччина
М'яч гвинт	THK (THK)	Японія
Сервомотор	СИНТЕК	Китай Тайвань
Водій двигуна	СИНТЕК	Китай Тайвань
Електричні компоненти	Шнайдер	Німеччина
Система мастильних матеріалів	Герг	Японія
Реле	Омрон (Нен)	Японія
Кінцевий перемикач	Омрон (Нен)	Японія
Електромагнітний клапан	Авіатаг	Китай Тайвань

Додаткові аксесуари

Параметри елемента	Рекомендований бренд
Поворотний направляючий кущ	Нанкін Цзяньке
Автоматична годівниця для барів	Сучжоу IEMCA
коллет /напрямний кущ	Сичуань H & B
Автоматичний чіп-конвеєр	Сучжоу (LNS)
збирач масляного туману	Фуцзянь Хаошен
Насос високого тиску	Точність Куньшань цингюе
Кінець обличчя поворотної голови	Нанкін Цзяньке
Плу та вставте інструменти (поворотна основа)	Китай Тайвань songjia
